Пристрої підготовки та очищення повітря для пневмосистем
Пристрої підготовки та очищення повітря призначені для видалення вологи, оливи, пилу та механічних домішок зі стисненого повітря, а також для регулювання його тиску і, за потреби, подачі оливи до пневматичного інструменту. Така підготовка особливо важлива під час роботи з пневмоінструментом, фарбопультами, пневмоавтоматикою та іншим обладнанням, чутливим до якості повітря.
Після компресора у повітряній магістралі можуть бути присутні конденсат, частинки забруднень та залишки оливи. Якщо їх не видаляти, вони потрапляють у пневмоінструмент або на поверхню, що фарбується, прискорюють знос деталей, погіршують якість роботи та можуть спричиняти нестабільний тиск. Тому фільтр для стисненого повітря, редуктор і лубрикатор є важливими елементами правильно організованої пневмолінії.
У каталозі Skalka можна підібрати обладнання для підготовки стисненого повітря відповідно до характеристик конкретної пневмосистеми. Перед покупкою важливо враховувати пропускну здатність, робочий тиск, ступінь фільтрації, розмір різьби, призначення та необхідність змащування пневмоінструменту.
Що таке пристрої підготовки повітря та навіщо вони потрібні
Блок підготовки повітря — це елемент пневматичної системи, який приводить параметри стисненого повітря до необхідного для споживача стану. Залежно від конструкції пристрій може об’єднувати фільтр, регулятор тиску, манометр і лубрикатор або виконувати лише одну з цих функцій.
Основне завдання такої системи — забезпечити пневмоінструмент очищеним повітрям із відповідним тиском та необхідними умовами змащування.
Які проблеми вирішує підготовка повітря
- видаляє конденсат із повітряної магістралі;
- затримує пил і механічні частинки;
- зменшує потрапляння оливних забруднень до споживача;
- дозволяє налаштувати необхідний тиск;
- контролює тиск за манометром;
- забезпечує дозовану подачу оливи до пневмоінструменту, якщо це необхідно;
- допомагає зменшити знос робочих механізмів;
- робить роботу пневматичного обладнання стабільнішою.
Наприклад, професійний блок підготовки повітря INTERTOOL PT-1435 об’єднує фільтр із редуктором і лубрикатором. У моделі заявлена двоступенева фільтрація з рівнем 5 мкм, автоматичним і ручним дренажем, регулюванням тиску та пропускною здатністю до 850 л/хв. citeturn2search0
Як влаштована система підготовки стисненого повітря
Залежно від конкретного обладнання пневмолінія може містити кілька послідовно встановлених елементів.
| Елемент | Функція | Коли необхідний |
|---|---|---|
| Фільтр-вологовідділювач | Видаляє конденсат і механічні забруднення | Практично в будь-якій пневмосистемі |
| Регулятор тиску | Знижує та стабілізує тиск після компресора | Коли споживачу потрібен певний тиск |
| Манометр | Дозволяє контролювати встановлений тиск | Для точного налаштування пневмообладнання |
| Лубрикатор | Подає невелику кількість оливи разом із повітрям | Для інструменту, якому необхідне пневматичне змащування |
| Комбінований блок | Об’єднує кілька функцій | Для компактної та зручної організації пневмолінії |

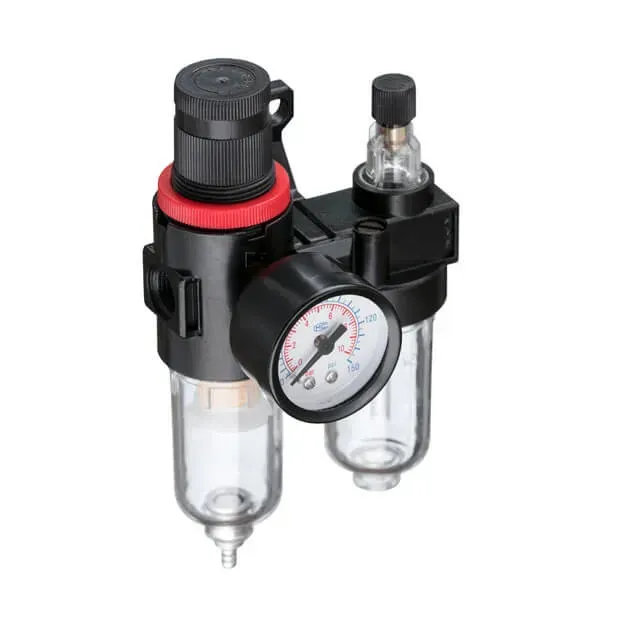

Фільтр + регулятор + лубрикатор
Комбінований блок підготовки повітря дозволяє розмістити основні елементи системи в одному корпусі. Це зручно для майстерень, гаражів, СТО та виробничих дільниць, де необхідно одночасно очищати повітря, регулювати тиск і забезпечувати змащування пневматичного інструменту.
Однак лубрикатор потрібен не кожному споживачу. Наприклад, під час підготовки повітря для деяких фарбувальних процесів потрапляння оливи в повітряний потік небажане. Тому конфігурацію блока слід обирати з урахуванням призначення обладнання.
Основні види пристроїв для підготовки повітря
Фільтри та вологовідділювачі
Фільтр стисненого повітря відділяє від повітряного потоку частинки забруднень і вологу. Конденсат утворюється під час стиснення повітря та при зміні температури повітряної магістралі, тому наявність фільтра з дренажем особливо важлива для регулярної роботи компресорного обладнання.

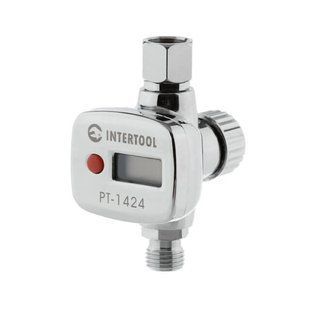

Регулятори тиску
Регулятор тиску повітря дозволяє встановити на виході значення, що відповідає вимогам конкретного пневмоінструменту. Це допомагає не подавати на інструмент надлишковий тиск, коли він йому не потрібен.
Лубрикатори
Лубрикатор для пневмоінструменту дозовано вводить оливу в потік повітря. Оливний аерозоль надходить до внутрішніх механізмів інструменту та зменшує тертя там, де таке змащування передбачене конструкцією.
Блоки підготовки повітря
Комбіновані блоки об’єднують кілька функцій і дозволяють компактно організувати ділянку підготовки повітря безпосередньо перед споживачем. Це особливо зручно під час стаціонарного встановлення пневмообладнання.
Чому якість стисненого повітря важлива для пневмоінструменту
Пневматичний інструмент отримує енергію безпосередньо від повітряного потоку. Тому його робота залежить не лише від продуктивності компресора, а й від стану повітря, що надходить до робочого механізму.
| Проблема в повітрі | Можливий наслідок | Що допомагає вирішити проблему |
|---|---|---|
| Волога | Корозія, нестабільна робота, забруднення магістралі | Фільтр-вологовідділювач і регулярне зливання конденсату |
| Пил | Знос внутрішніх деталей | Фільтрація механічних частинок |
| Оливні домішки | Забруднення обладнання та поверхні | Відповідна система фільтрації |
| Надлишковий тиск | Навантаження на інструмент і нестабільна робота | Редуктор тиску |
| Недостатнє змащування | Підвищений знос механізмів | Лубрикатор або передбачене виробником змащування |
Як вибрати пристрій підготовки повітря
Щоб купити пристрій підготовки повітря, відповідний для конкретної системи, недостатньо вибрати виріб лише за розміром різьби. Необхідно зіставити кілька параметрів.
1. Пропускна здатність
Пропускна здатність показує, який об’єм повітря пристрій здатний пропустити за одиницю часу. Вона має відповідати або перевищувати фактичне споживання підключеного обладнання.
Якщо фільтр або блок має занадто низьку пропускну здатність, він може стати обмеженням повітряної магістралі та спричинити падіння тиску під час роботи інструменту.
Наприклад, у INTERTOOL PT-1435 заявлена пропускна здатність 850 л/хв, тому під час вибору такого блока потрібно порівнювати це значення з реальними витратами повітря споживача. citeturn2search0
2. Робочий тиск
Перевірте максимальний і регульований тиск пристрою. Важливо враховувати не лише максимальний тиск компресора, а й вимоги пневмоінструменту.
3. Ступінь фільтрації
Чим менший розмір фільтрованих частинок, тим тонше очищення. Однак тонша фільтрація може висувати підвищені вимоги до пропускної здатності та своєчасної заміни або очищення фільтрувального елемента.
4. Розмір різьби
Перед замовленням перевірте підключення обладнання та магістралі. Поширені варіанти включають 1/4", 3/8" і 1/2", однак конкретний розмір необхідно обирати відповідно до вашої пневмосистеми.
5. Наявність лубрикатора
Якщо інструмент потребує подачі оливи через повітря, лубрикатор буде корисним елементом системи. Якщо повітря має залишатися безоливним, краще використовувати відповідну конфігурацію без подачі оливи.
Як підібрати фільтр для стисненого повітря за характеристиками
| Параметр | Що перевірити | Чому це важливо |
|---|---|---|
| Пропускна здатність | л/хв | Не має обмежувати витрату інструменту |
| Робочий тиск | бар | Має відповідати пневмолінії |
| Фільтрація | мкм | Визначає розмір частинок, що затримуються |
| Різьба | 1/4", 3/8", 1/2" та ін. | Визначає сумісність із підключенням |
| Дренаж | ручний або автоматичний | Дозволяє видаляти накопичений конденсат |
| Манометр | є/немає | Спрощує контроль тиску |
| Лубрикатор | є/немає | Необхідний для інструментів, що потребують подачі оливи |
Пристрої підготовки повітря для пневмоінструменту
Пневматичні гайковерти, шліфмашини, дрилі, фарбопульти та інші інструменти можуть мати суттєво різні витрати повітря. Тому система підготовки має відповідати конкретному споживачу.
Для пневматичного гайковерта
Під час роботи ударного гайковерта особливо важливо забезпечити достатню витрату повітря та не допустити значного падіння тиску. Для інструменту, якому потрібне пневматичне змащування, слід передбачити лубрикатор або обслуговувати інструмент способом, рекомендованим виробником.
Для пневматичної шліфмашини
Високообертові пневматичні шліфмашини чутливі до якості повітря. Волога та забруднення можуть прискорювати знос внутрішніх механізмів, тому ефективна фільтрація та правильне змащування мають велике значення.
Для пневматичного дриля
Для дриля важливі стабільний тиск і достатній об’єм повітря. Під час тривалої роботи необхідно стежити за станом фільтра та дренажем вологовідділювача.
Для пневматичного фарбопульта
Під час фарбування вимоги до якості повітря особливо високі. Волога або олива в повітряному потоці можуть зіпсувати покриття, тому конфігурація системи має враховувати специфіку лакофарбових матеріалів. Для фарбування не слід автоматично використовувати лубрикатор у загальній магістралі перед фарбопультом.
Підготовка повітря для фарбопульта: важлива відмінність
Повітря для фарбування має бути максимально чистим і сухим. Олива та волога можуть спричинити дефекти лакофарбового покриття, зокрема порушення рівномірності нанесення.
Тому для фарбопульта та пневматичного інструменту, якому потрібне оливне змащування, схема підготовки повітря може відрізнятися.
| Споживач | Фільтрація | Регулювання тиску | Лубрикатор |
|---|---|---|---|
| Гайковерт | Так | Так | Часто необхідний |
| Шліфмашина | Так | Так | Залежно від моделі |
| Пневмодриль | Так | Так | Залежно від вимог |
| Фарбопульт | Високий ступінь очищення | Так | Не встановлювати без необхідності |
| Пневмоциліндр | Так | Так | Залежно від конструкції |
Де встановлювати блок підготовки повітря
Розташування залежить від призначення системи та конструкції обладнання. У невеликих пневмолініях комбінований блок зручно встановлювати безпосередньо перед споживачем. Це дозволяє регулювати параметри повітря саме для конкретного інструменту.
Для кількох робочих постів може знадобитися багатоступенева система: первинне очищення після компресора, магістральна фільтрація та додаткова підготовка безпосередньо перед споживачем.
Виробник INTERTOOL для PT-1435 рекомендує встановлювати блок якомога ближче до споживача або безпосередньо на виході компресора. citeturn2search0
Практична схема
Компресор → ресивер → фільтрація/вологовідділення → регулятор тиску → пневмолінія → додаткове очищення → споживач.
Якщо споживачу потрібне оливне змащування, відповідний лубрикатор встановлюється на ділянці магістралі, призначеній саме для цього обладнання.
Чому одного фільтра компресора недостатньо
Повітряний фільтр на вході компресора захищає сам компресор від пилу, що надходить із навколишнього середовища. Він не замінює повноцінну підготовку стисненого повітря на виході.
У процесі стиснення повітря нагрівається, а потім охолоджується. У результаті в ресивері та магістралі утворюється конденсат. Крім того, у повітряному потоці можуть бути присутні частинки із системи та залишки оливи, якщо використовується оливний компресор.
Тому для стабільної роботи пневмообладнання необхідно очищати саме стиснене повітря перед споживачем.
Бренд пристроїв підготовки повітря в Skalka
INTERTOOL
INTERTOOL представлений в асортименті Skalka професійним блоком підготовки повітря PT-1435. Конструкція об’єднує фільтр, редуктор і лубрикатор. Модель має різьбу 1/4", фільтрацію 5 мкм, пропускну здатність 850 л/хв і робочий тиск 1–10 бар при максимальному значенні до 16 бар. citeturn2search0
Металевий корпус, дренаж і можливість контролювати тиск за манометром роблять такий тип обладнання практичним рішенням для організованої пневмомагістралі.
| Бренд | Тип рішення | Для яких завдань |
|---|---|---|
| INTERTOOL | Блок підготовки повітря | Пневмоінструмент, майстерня, гараж, СТО, робочі пневмолінії |
Важливо: асортимент категорії може змінюватися. Перед розміщенням внутрішніх посилань на фільтр бренду рекомендується перевірити актуальний список виробників у панелі категорії Skalka, щоб не створювати непрацюючі або нерелевантні посилання.
Порівняння: фільтр, регулятор і блок підготовки повітря
| Рішення | Очищення | Регулювання тиску | Змащування | Коли обирати |
|---|---|---|---|---|
| Фільтр | Так | Ні | Ні | Для видалення вологи та забруднень |
| Регулятор | Ні | Так | Ні | Для налаштування тиску |
| Фільтр-регулятор | Так | Так | Ні | Для компактної підготовки повітря |
| Блок із лубрикатором | Так | Так | Так | Для пневмоінструменту, якому потрібне змащування |
Переваги якісної підготовки стисненого повітря
- менше вологи у повітряній магістралі;
- менше механічних забруднень, що надходять до інструменту;
- контрольований робочий тиск;
- стабільніша робота пневмообладнання;
- зниження ризику передчасного зносу механізмів;
- можливість організувати окремі лінії для різних типів споживачів;
- зручний контроль тиску за манометром;
- правильне дозоване змащування там, де воно дійсно необхідне.
Експертні поради щодо експлуатації фільтрів і блоків підготовки повітря
- Регулярно зливайте конденсат. Не допускайте переповнення колби вологовідділювача.
- Контролюйте фільтрувальний елемент. Забруднений фільтр здатний збільшити опір повітряному потоку.
- Не перевищуйте допустимий тиск. Орієнтуйтеся на характеристики пристрою.
- Перевіряйте герметичність з’єднань. Витоки знижують ефективність усієї пневмосистеми.
- Не використовуйте лубрикатор без необхідності. Оливний аерозоль підходить не всім споживачам.
- Підбирайте пропускну здатність із запасом. Особливо під час підключення інструменту з високою витратою повітря.
- Встановлюйте обладнання у правильній послідовності. Це особливо важливо для систем із кількома споживачами.
Чому важливо враховувати реальні витрати повітря
Номінальна продуктивність компресора та фактичні витрати повітря інструменту — не єдині параметри, які потрібно враховувати. Між ними знаходяться фільтри, редуктори, шланги, фітинги та інші елементи магістралі. Кожна ділянка створює певний опір.
Тому під час вибору фільтра для пневмоінструменту краще не підбирати модель «впритул». Запас за пропускною здатністю допомагає зберегти нормальний повітряний потік під час робочого навантаження.
Поширені помилки під час вибору пристроїв підготовки повітря
| Помилка | Наслідок | Правильне рішення |
|---|---|---|
| Вибір лише за діаметром різьби | Недостатня пропускна здатність | Порівнювати різьбу та л/хв одночасно |
| Ігнорування витрат повітря інструменту | Падіння тиску | Зіставляти витрати споживача та блока |
| Відсутність вологовідділення | Конденсат потрапляє в інструмент | Використовувати відповідний фільтр/вологовідділювач |
| Лубрикатор перед фарбопультом | Ризик забруднення лакофарбового покриття | Окремо організувати повітряну лінію для фарбування |
| Рідкісне зливання конденсату | Переповнення фільтра | Регулярно перевіряти дренаж |
| Занадто низька пропускна здатність | Обмеження повітряного потоку | Обирати блок за фактичними витратами |
Як вибрати пристрій підготовки повітря в Skalka
Перед замовленням рекомендуємо пройти короткий чек-лист:
- Визначте, який пневмоінструмент буде підключатися.
- Дізнайтеся його фактичні витрати повітря в л/хв.
- Перевірте необхідний робочий тиск.
- Визначте необхідний ступінь фільтрації.
- Підберіть розмір різьби відповідно до наявної магістралі.
- Вирішіть, чи потрібен манометр.
- Визначте, чи потрібне змащування.
- Перевірте тип дренажу.
- Оцініть умови встановлення та робочу температуру.
- Порівняйте характеристики кількох відповідних моделей.
Якщо система використовується для кількох типів обладнання, краще заздалегідь розділити споживачів за вимогами до якості повітря. Наприклад, пневмоінструменту зі змащуванням і фарбопульту може знадобитися різна схема підготовки повітря.
Пристрої підготовки повітря для гаража, СТО та майстерні
Для гаража
Для періодичного використання пневмоінструменту достатньо правильно підібраного фільтра-регулятора або компактного блока підготовки. Головне — відповідність витратам повітря, різьбі та робочому тиску.
Для СТО
На СТО пневматичне обладнання може використовуватися щодня та одночасно на кількох постах. Тут особливо важливі пропускна здатність, надійна фільтрація, зручний дренаж і правильний розподіл повітряних ліній.
Для професійної майстерні
За інтенсивної експлуатації доцільно приділити увагу багатоступеневій підготовці повітря. Чим вищі вимоги споживача до якості повітря, тим важливіше правильно спроєктувати всю систему, а не обмежуватися одним фільтром.
Чому варто купити пристрої підготовки повітря в Skalka
У категорії Skalka можна підібрати обладнання для підготовки пневматичної системи з урахуванням ключових технічних параметрів: фільтрації, тиску, пропускної здатності, різьби та необхідності змащування.
Ми рекомендуємо обирати пристрій не лише за ціною, а виходячи з реального завдання: який інструмент підключається, скільки повітря він споживає, який тиск йому необхідний і наскільки чистим має бути повітряний потік.
Підберіть відповідний пристрій підготовки та очищення повітря в Skalka, порівняйте характеристики та створіть стабільнішу й надійнішу пневмосистему.
FAQ
Що таке блок підготовки повітря?
Блок підготовки повітря — пристрій для очищення та регулювання стисненого повітря перед подачею до пневмоінструменту. Залежно від конструкції він може містити фільтр, регулятор тиску, манометр і лубрикатор.
Навіщо потрібен фільтр для стисненого повітря?
Фільтр видаляє з повітряного потоку вологу, механічні частинки та інші забруднення. Це допомагає захистити пневматичне обладнання та забезпечити стабільнішу роботу.
Що таке вологовідділювач для компресора?
Вологовідділювач відокремлює конденсат від стисненого повітря. Він допомагає зменшити кількість вологи, що надходить у повітряну магістраль і підключений пневмоінструмент.
Для чого потрібен регулятор тиску повітря?
Регулятор дозволяє встановити необхідний тиск на виході незалежно від вищого тиску в магістралі або ресивері компресора.
Що робить лубрикатор у пневмосистемі?
Лубрикатор подає дозовану кількість оливи в потік стисненого повітря для змащування пневматичного інструменту та механізмів, яким таке змащування необхідне.
Чи потрібен лубрикатор для фарбопульта?
Зазвичай подача оливи перед фарбопультом не потрібна. Олива в повітряному потоці може забруднити поверхню та погіршити якість покриття. Для фарбування необхідні відповідна фільтрація та осушення повітря.
Який фільтр потрібен для пневмоінструменту?
Фільтр обирають за витратами повітря, робочим тиском, ступенем фільтрації та розміром підключення. Пропускна здатність має відповідати споживанню підключеного інструменту.
Як вибрати блок підготовки повітря для компресора?
Порівняйте продуктивність компресора та витрати інструменту, робочий тиск, ступінь фільтрації, розмір різьби та необхідність змащування. Для кількох споживачів параметри слід розраховувати з урахуванням загального навантаження.
Який розмір різьби вибрати для блока підготовки повітря?
Розмір різьби має відповідати фітингам і пневмомагістралі. Найпоширеніші варіанти — 1/4", 3/8" і 1/2", але перед покупкою необхідно перевірити фактичне підключення обладнання.
Як часто потрібно зливати конденсат із фільтра?
Періодичність залежить від вологості повітря, інтенсивності роботи компресора та конструкції дренажу. Колбу слід регулярно перевіряти та не допускати накопичення великої кількості конденсату.
Чому в пневмолінії з’являється вода?
Вода утворюється внаслідок конденсації вологи, що міститься в атмосферному повітрі. Під час стиснення та подальшого охолодження повітря конденсат накопичується в ресивері та повітряній магістралі.
Чи можна використовувати один блок підготовки повітря для кількох інструментів?
Так, якщо його пропускна здатність і робочі параметри відповідають загальній системі. Однак для споживачів із різними вимогами до якості повітря можуть знадобитися окремі гілки підготовки.
Де встановлювати фільтр-регулятор повітря?
Для локальної підготовки повітря фільтр-регулятор зручно встановлювати безпосередньо перед споживачем. У великих системах можуть використовуватися додаткові елементи фільтрації після компресора та в окремих гілках.
Яка пропускна здатність потрібна повітряному фільтру?
Пропускна здатність має відповідати витратам підключеного обладнання та бажано мати запас. Наприклад, якщо пневмоінструмент споживає великий об’єм повітря, занадто малий фільтр може стати обмеженням системи.
Що означає фільтрація 5 мікрон?
Показник 5 мкм означає номінальний рівень фільтрації, пов’язаний із розміром частинок, які здатний затримувати фільтрувальний елемент відповідно до характеристик конкретного виробу.
Чим відрізняється фільтр від фільтра-регулятора?
Фільтр виконує очищення повітря, а фільтр-регулятор додатково дозволяє знижувати та налаштовувати тиск на виході.
Навіщо потрібен манометр на блоці підготовки повітря?
Манометр дозволяє візуально контролювати встановлений тиск і точніше налаштовувати повітряну лінію під конкретний пневмоінструмент.
Як підготувати повітря для пневматичної шліфмашини?
Необхідно видалити вологу та забруднення, встановити відповідний тиск і забезпечити змащування, якщо воно передбачене виробником інструменту. Пропускна здатність фільтра має відповідати витратам шліфмашини.
Як підготувати повітря для фарбопульта?
Для фарбопульта необхідне чисте та сухе повітря з контрольованим тиском. Слід виключити потрапляння оливи та конденсату в повітряний потік, тому схема підготовки має відповідати вимогам лакофарбових матеріалів.
Який блок підготовки повітря купити в Україні?
Обирайте модель за витратами повітря, тиском, ступенем фільтрації, різьбою та призначенням. У Skalka можна підібрати обладнання для підготовки стисненого повітря та порівняти його технічні параметри перед замовленням.
