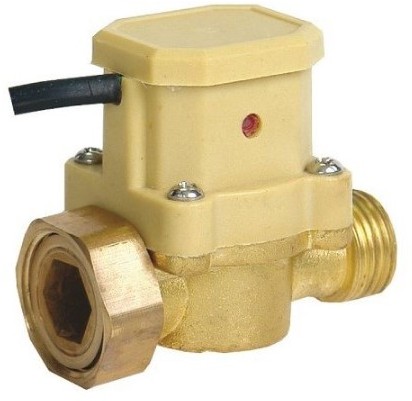

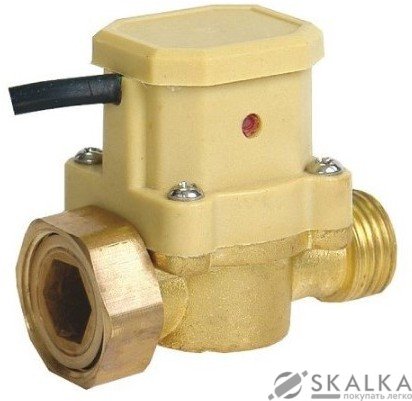

Реле протока Насосы+Оборудование 3/4"

Реле протока

Предназначено для включения и отключения электронасосов при наличии или отсутствии протока перекачиваемой жидкости.

Технические характеристики:

• Напряжение электросети: 220±10%
• Максимальный рабочий ток: 3 А
• Частота: 50Гц
• Максимальное допустимое давление: 0,4MПа
• Максимальная температура жидкости: +60°С
• Степень защиты: IP42
• Габаритные размеры: 65х40х56 (мм)
• Резьба патрубков: G½-B/G¾-B
• Длина шнура электрического подключения: 250мм
• Масса реле : 0,145кг

Описание реле протока:

Реле протока состоит из корпуса электрической части и корпуса проточной (гидравлической) части, соединенных винтами. Корпус электрической части изготовлен из пластика. В проточной части, изготовленной из латуни, расположен подпружиненный клапан, который воздействует на герметичный контакт, расположенный в электрической части и залит компаундом. Герметичный контакт электрически соединен с проводниками, к которым может быть подключен электронасос, магнитный пускатель и т.п. В верхней части реле имеется указатель направления протока перекачиваемой жидкости.
Гайка и штуцер, которые установленные на реле, изготовлены из латуни, прокладки из резины.

Принцип работы:

При наличии протока перекачиваемой жидкости клапан открывается и замыкаетгерметичный контакт, который в свою очередь подает сигнал на включение или отключение электронасоса.

Условия хранения:

Хранить в сухом помещении при температуре от –10 °С до +50 °С
