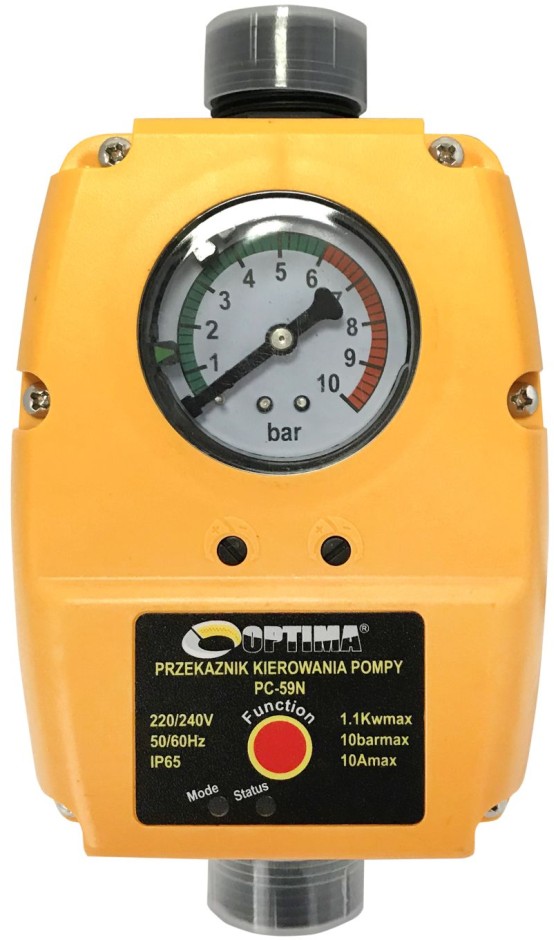

Защита сухого хода Optima PC59 N c регулировкой давления

Защита сухого хода Optima PC59 N (c регулируемым диапазоном давления)

Применение и принцип действия:

Optima PC59 N Функция защиты от частого срабатывания «Старт-Стоп».

Устройство PC59 N предназначен для автоматического управления работой насоса и защиты его от «сухого хода».

Принцип работы:

Возможны два режима работы:

Режим 1: (индикатор «Mode» горит зеленым светом): можно вручную выставить давление включения (зеленый флажок на шкале) и давление выключения (красный флажок). При достижении верхнего значения установленного давления насос остановится через 3 секунды. Индикатор «Status» при этом погаснет. Кран при этом в закрытом состоянии.

Режим 2: (индикатор «Mode» горит красным светом): выключение происходит при отсутствии протока воды через устройство примерно через 8 секунд, индикатор «Status» при этом гаснет. Установка максимального значения давления выключения происходит путем вращения винта на лицевой панели устройства (красный флажок) Функция защиты от частого срабатывания «Старт-Стоп».

Если интервал между включением-выключением насоса составляет менее 15 секунд, то после 30-го цикла в таком режиме начинает мигать индикатор «Mode», насос выключается. Перезапуск происходит через 30 минут. Данная функция служит для защиты насоса от перегрева.

Технические данные:

• Напряжение - 220-230В (отклонение - 10%)
• Частота - 50/ 60 Гц.
• Максимальная сила тока - 10A
• Диапазон пускового давления - 0 - 6 бар
• Диапазон давления отключения - 2 - 10бар
• Максимальная температура воды - 60° С.
• Максимальное рабочее давление - 10 бар.
• Максимальный проток воды - 80 л / мин
• Размер для подключения - 1"
• Класс защиты - IP 65
